Ethernet industriala eta OPC zerbitzariak

Elektrizitatea eta Elektronika
Deskargatzeko fitxategia

Siemens eta Omrom plataformak sare berean sartzea, sarea Ethernet industrial pribatua edo Internet izanik ere.?Proiektua garatzeko ibilbide guztiari buruzko dokumentazio didaktikoa lantzea.

Zentro eta irakasle kolaboratzaileak

Parte hartu duten zentroak:

JJuan antonio Gallego – Usurbilgo Lanbide Eskola

Jesus Mª Iturrioz – Tolosaldea

Jesus Rodriguez – Emilio Campuzano

Ion Muñoz – Ategorri-Tartanga

Enpresa kolaboratzaileak

Omron eta Siemens



Iraupena

2004 – 2007

Edukiak:

1 JARDUERA RJ45 transmisio eroalea prestatu.
2 JARDUERA CP 343 bat konfiguratu.
3 JARDUERA Ethernet bidezko PC-PLC komunikazioa.
4 JARDUERA PLC-en arteko ethernet bidezko komunikazioa.
5 JARDUERA Sareen arteko transmizioa.

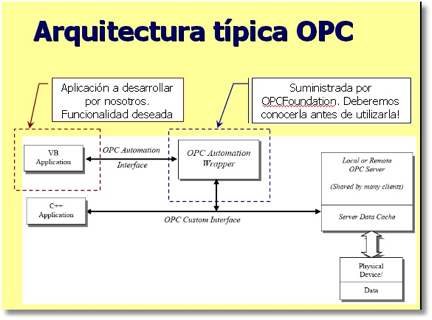

6 JARDUERA OPC kontzeptuak.
7 JARDUERA Ethernet-en OPC KepServer konfiguratu.
7 JARDUERA S7-OPC Siemens Ethernet-en konfiguratu.
8 JARDUERA Excel OPC bezeroa.
9 JARDUERA Visual Basic OPC bezeroa(1).
9 JARDUERA anx1_OPC Simatic NET-ek hornitutako kontrolak.
9 JARDUERA anx2_DatCon kontrolaren metodo, gertaera eta propietateak.

Eraskinak:

Power Point aurkezpena, CX-Programer/CX-Supervisor programak, manualak….

Helburu espezifikoak:
1. Ethernet sare lokal bat konfiguratzea.
1.1 Siemens automatez osatutako Ethernet sare lokal bat konfiguratzea.
1.2 Omron automatez osatutako Ethernet sare lokal bat konfiguratzea.
1.3 Aurreko puntuei buruzko unitate didaktikoak lantzea.
2. OPC bidezko datu-komunikazioa.
2.1 Datuak trukatzea Siemens automaten eta PCaren artean, OPC software bezeroa erabiliz.
2.2 Datuak trukatzea Omron automaten eta PCaren artean, OPC software bezeroa erabiliz.
2.3 Aurreko puntuei buruzko unitate didaktikoak lantzea.
3. Zenbait automata-plataforma Ethernet sare lokal berean sartzea.
3.1 Ethernet sare lokal berean 2.1 eta 2.2. ataletan adierazitako plataformak sartzea, osagai guztien artean datuak OPC bidez trukatzeko.
3.2 Aurreko puntuari buruzko unitate didaktikoak lantzea.
